ディープサイクルバッテリー(産業機械用)対応 ISS・HV車、軽自動車から輸入車、建機などあらゆるバッテリーを瞬時に正確に良否測定!バッテリーテスター&システムアナライザーDS7


バッテリーテスター&システムアナライザーDS7瞬時のバッテリー良否判定と完璧な管理 DS7
DS7ロゴ
  • ディープサイクルバッテリー(産業機械用)測定
  • 自動車(ISS/HV(※)・海外含)・大型車・建機バッテリー測定
    ※ISS…アイドリングストップ車用バッテリー、HV…ハイブリッド車用補機バッテリー
  • JIS/EN/DIN/SAE/MCA規格も全て測定・判定可能
  • JISコードでバッテリー選択可能(CCA直接入力も可)
  • ソフトウェアでPC管理(バッテリーマネジメントシステム)
  • システムテスト(オルタネータチェック)機能も搭載
  • 放電気味のバッテリーも充電せずに即時判定
  • 内部抵抗(内部インピーダンス)測定可能
  • 高速プリンター搭載(1ロール200回印刷可能)
  • バッテリー温度設定機能で走行直後テストにも対応
  • 日本語表示&バックライト付液晶ディスプレイ
  • バッテリーに負担をかけない特許技術(SLDR)
  • メカニックの声を元に徹底的に磨かれたユーザビリティ
プリントアウトイメージ バッテリーテスター&システムアナライザーDS7

ディープサイクルバッテリー(産業機械用)測定

測定可能バッテリー種類(ディープサイクルバッテリー)
バッテリーフォークリフト(工場や倉庫等で稼動している電動フォークリフト)、AGV(無人搬送機)、ゴルフカート、電動運搬車、ターレー、キャンピングカーのサブバッテリー、電動車椅子、シニアカー、エレキ(ルアーフィッシングなどのボート用電動船外機)、ビルや基地局のエレベーターなどインフラ用バックアップに使われている産業用バッテリー(ディープサイクルバッテリー)を正確に良否判定します。
【測定項目】良否判定、測定電圧、内部抵抗(mΩ)、充電状態(SOC)% 、内部抵抗劣化度%測定
【測定項目】良否判定、測定電圧、内部抵抗(mΩ)、充電状態(SOC)% 、内部抵抗劣化度%測定
AGV(無人搬送機)バッテリー管理でコスト削減AGV(無人搬送機)バッテリー管理でコスト削減

4輪(ISS/HV含)・大型車・輸入車・大型建機バッテリー測定

測定可能バッテリー種類(通常鉛・ISS・HV)
軽自動車、普通自動車、輸入車、RV車はもちろん、アイドリングストップ車、ハイブリッド車などに搭載されている最新バッテリーにも対応。大型車(バス/トラック)を始め大型建設機械(パワーショベル、クローラクレーン、アースドリル等)、クルーザー等船舶のエンジン始動用バッテリーなど幅広くカバー。測定方法はとてもシンプル。JISコードまたはCCAの値を選択するだけ。車両に搭載したまま簡単にバッテリーの良否を判定。
【測定項目】良否判定、測定電圧、測定CCA、測定内部抵抗、充電状態(SOC)、健全性(SOH)測定
【測定項目】良否判定、測定電圧、測定CCA、測定内部抵抗、充電状態(SOC)、健全性(SOH)測定

システムテスト

【測定項目】各項目良否判定、始動電圧、アイドリング電圧、ALT.負荷電圧、リップル電圧
① セルモーターの状態を確認できます。
エンジンスタート時の電圧変動を測定します。
② オルタネータの状態を確認できます。
負荷有り時、負荷無し時の発電電圧を測定します。
③ 発電機のダイオード(整流素子)の状態を確認できます。
リップル電圧の発生状況を測定し、ダイオードの正常性を測定します。

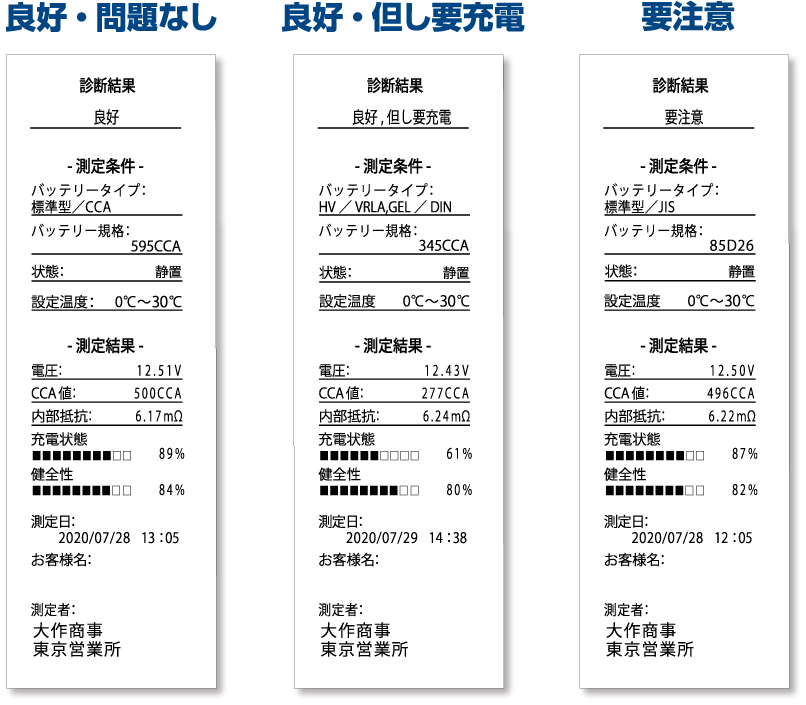

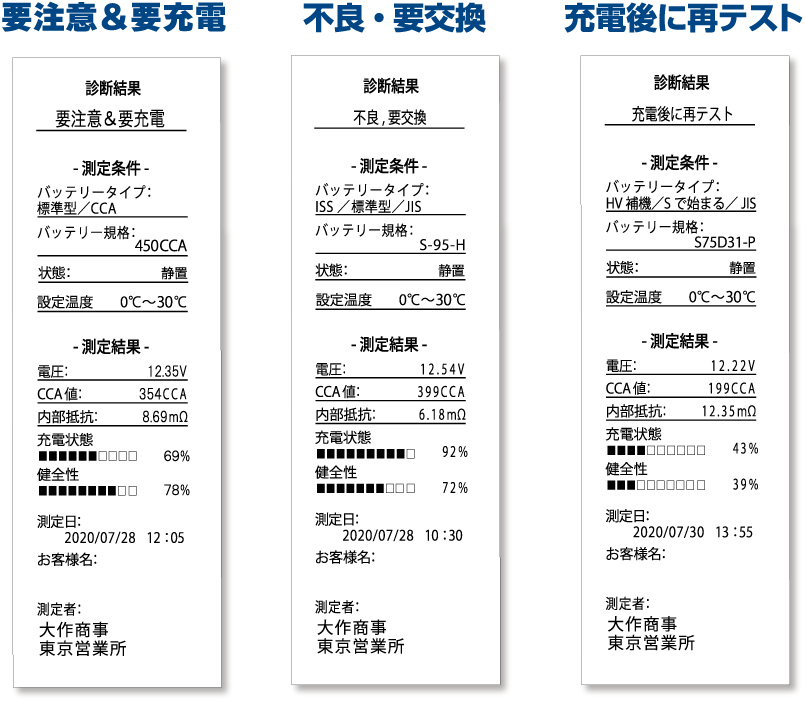

プリンター搭載 バッテリーテスト結果プリントアウト 自動車用バッテリー測定時

アイドリングストップ車で頻繁に見られる放電気味のバッテリー測定時も充電せずに良否判定。

充電後再テスト
放電が進んでいるバッテリーは他のバッテリーテスターでは「充電後再テスト」と表示されることがありますがDS7はバッテリー寿命に問題がなければ「良好・要充電」と表示します。使えるか使えないかをスピーディに判断できます。
測定年月日、顧客情報、社名、担当名を記録印字
測定年月日、顧客情報、社名、担当名を記録印字可能です。帳面管理にも便利。

システムテスト結果プリントイメージ

システムテスト結果プリントイメージ
バッテリー上がりの原因は過放電だけではありません。充電/発電システムとなるオルタネータやスターターの異常もあります。DS7はバッテリー診断だけでなく、オルタネータ、セルモータの良否診断機能も備えており車輌のトータル整備に最適。お客様の満足度を向上させる心強いツールとなっています。

バッテリーマネジメントシステム (BATTERY MANAGEMENT SYSTEM)

運送会社やタクシー会社、レンタカー会社など車両を多数保有する企業様のバッテリーマネジメントを力強くサポート
専用ソフトウェアをインストールしたパソコン(PC)と本機をUSBケーブルで接続することで、本機内部に格納した測定データをPCに転送したり、PCから設定したユーザー入力やバッテリー判定基準などのデータを本機に転送できます。
ds7本体
100件までの測定を保存可能。バッテリーに名称・基準値を登録し、時系列で追跡可能。
専用ソフトウェア
本体の測定結果をUSBでインポートできます。CSV出力すれば100件以上のテスト記録をPCで管理できます。過去のテスト結果を含めて整理できるので、大多数のバッテリーの測定記録の一元管理も可能です。データの傾向から搭載バッテリーの寿命も予測でき、交換の準備もスムーズに。ジャストインタイムで無駄を省きます。
DS7パソコン接続イメージ
DS7マネジメントシステム画面イメージ
DS7マネジメントシステム画面イメージ【バッテリーテスト管理項目】
テスト情報(任意記入)、診断結果、バッテリー名称(任意登録)、バッテリー種類、バッテリータイプ、バッテリー規格、測定電圧、測定CCA、測定内部抵抗、SOC、SOH、日付&時間
【システムテスト管理項目】
テスト情報(任意記入)、試験タイプ、バッテリー名称(任意登録)、始動電圧テスト(良否)、始動電圧、アイドリング電圧テスト(良否)、アイドリング電圧、ALT.負荷電圧テスト(良否)、ALT.負荷電圧、リップル電圧テスト(良否)、リップル電圧、日付&時間
【産業用バッテリーテスト管理項目】
テスト情報(任意記入)、試験タイプ、診断結果、バッテリー名称(任意登録)、抵抗(mΩ)、測定電圧、測定内部抵抗、充電状態(SOC)%、内部抵抗劣化度%、日付&時間

メカニックの声を元に徹底的に磨かれたユーザビリティ

テクニカルストラップ(吊り下げ保管・ボンネット掛け・首掛け)

テクニカルストラップ1
テクニカルストラップ(フック掛け)
テクニカルストラップ(ボンネット掛け)
ツールボードのフック等に掛けてかさばらずに保管が可能。付属のカラビナは樹脂製でスパーク防止仕様。また、メンテナンス時にボンネットのフック金具にかけて測定できるため、万一の落下でエンジン回りを傷つけることもなく、両手がフリーになるので作業効率も向上します。
フック
フック

プロテクションブーツ

プロテクションブーツ(保護カバー)
衝撃から本体&周辺物保護
落下などの衝撃から本体を保護します。ラバー素材が接触面へのキズ・破損も防ぎます。(ご購入時に装着されています。)

1ロール200回印刷可能

プリンター用ロール紙(1ロール200回印刷可能)
取り換えの手間も削減し、経済的&コンパクト格納
※ 他社類似プリンター付テスターは平均50回程度。鮮やかな印字で見やすいレイアウト。ストレスのないスピード印刷。

クランプ固定用強厚ラバー

クランプ固定用強厚ラバー
プロテクションブーツ背面
背面にクランプを固定しておくことができます。消耗してきた場合はプロテクションブーツのみ替えれば良く経済的・効率的。

絶縁フルカバークランプ

絶縁フルカバークランプ
不意の短絡を防止
クランプ金具はプラスチックのフルカバー。バッテリー周辺金属との不意の接触時、ショートを未然に防ぎます。

着脱式1.8mクランプケーブル

着脱式1.8mクランプケーブル
万一の破損・消耗でも本体ごと交換する必要なし
酷使したクランプ金具が潰れても本体ごと交換する必要はなく、クランプのみの交換が可能。ケーブルは全長1.8mの長さでボンネットの奥や荷室、トランクルームにあるバッテリーもしっかりカバー。プラス・マイナスのクランプ間が広く、あらゆるバッテリー搭載状況に対応!

バックライト付液晶スクリーン

バックライト付液晶スクリーン
認識しやすい滑らかフォント
夜間や暗がりでの測定はもちろん、ボンネット下の奥まった場所や、トランクや居室奥側に設置されたバッテリー測定時でも外部照明不要で診断結果の確認が可能。どんな状況でもノーストレスでスムーズ診断。滑らかフォントで日本語も英語も文字が認識しやすく読みやすい。
バッテリーテスター&システムアナライザーDS7外観

製品仕様

※横スクロール可能
測定項目 12V専用バッテリーテスター(6V電池は非対応)・12v&24vオルタネート/システム試験 対応言語 日本語、英語、中国語、韓国語
対応バッテリー種類 標準型/ISS/HV補機/産業用バッテリー(ディープサイクル) 本体寸法 (約)235×105×57mm
対応バッテリータイプ 標準型/MF・密閉型/AGM/産業用バッテリー(ディープサイクル) 重量 (約)655g
対応バッテリー規格 JIS / DIN / EN / SAE / MCA 動作温度 0℃~50℃
測定可能バッテリー範囲 40~2000 CCA (CCA)/25~1300(DIN)/40~2100(EN)/40~2000(SAE)/50~2400(MCA) プロテクションブーツ 着脱式
測定可能電圧 8V~30.0V 日時設定機能 年、月、日、時間、分、秒
ディスプレイ仕様 バックライト付き液晶ディスプレイ16文字×4行 日時保持用電池 CR2032×1個
感熱プリンター 内蔵 バッテリー温度設定機能 -10℃未満(<-10℃)、-10℃~0℃、0℃~30℃、30℃以上)
クランプケーブル長 (約)180㎝ ケーブル交換可能(ケーブル半ばから) 付属品 プリントロール紙(57mm幅×7.5m)
メーカー希望小売価格:63,000円(税別) 保証書:お買い上げ日より1年間 ※取扱説明書のダウンロードはこちら
【別売品】クランプケーブル(取替用)・プリント用ロール紙・プロテクションブーツ(保護カバー)
DHC-DSブランド製品は、国内外大手バッテリーメーカーや自動車メーカーがその正確性、機能性、デザイン性を高く評価し正式採用しています。

DS7 関連資料ダウンロード

DHC-DS JAPAN 総合パンフレット
DHC-DS JAPAN 総合パンフレット
DL
バッテリーテスター&システムアナライザーDS7 製品パンフレット
DS7 製品情報
DL
カーバッテリー診断トラブル発生頻発(お客様は知っている!実は不良ではなかったバッテリー!)
カーバッテリー診断トラブル発生頻発(お客様は知っている!実は不良ではなかったバッテリー!)
DL

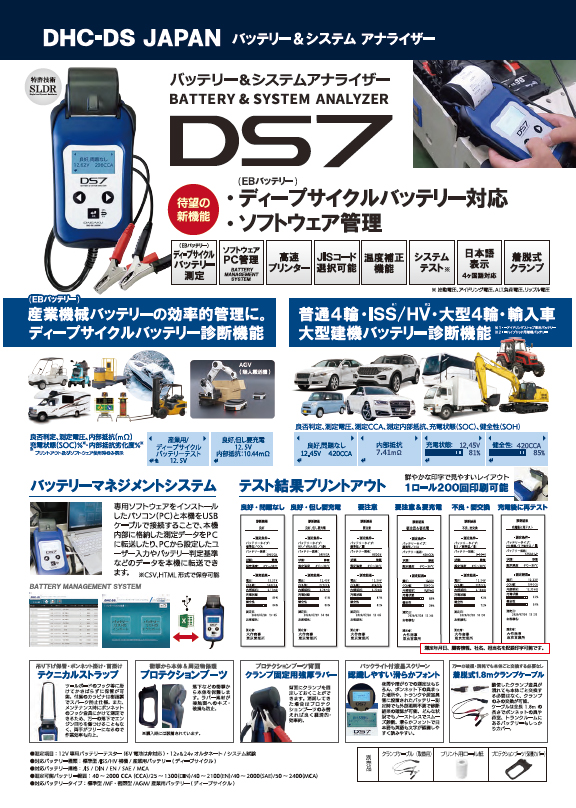

DHC-DS JAPAN 総合(簡易)A4チラシ

DS7 ユーザー登録&ソフトウェアダウンロード

DS7のソフトウェアダウンロードにはユーザー登録が必要です。お手数ですが下記フォームよりご登録ください。ご登録後、ダウンロードのご案内をお送りします。
DL

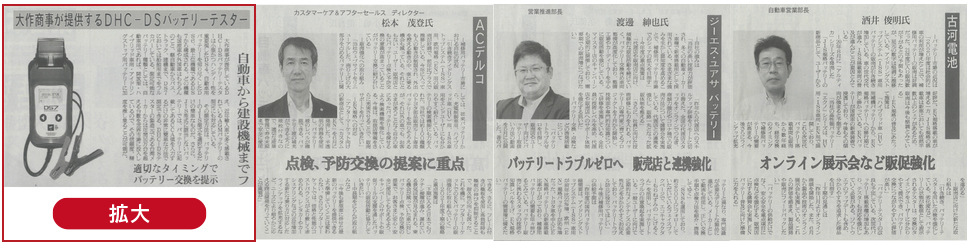

日刊自動車新聞に掲載「自動車から建機までフルカバー」2021年7月16日 第25059号

日刊自動車新聞に掲載「自動車から建機までフルカバー」

機能別比較

※横スクロール可能
製品モデル DS7 DS5 DS4
外観 DS7 バッテリーテスター&システムアナライザー DS5 バッテリーテスター&システムアナライザー DS4 バッテリーテスター&システムアナライザー
製品特徴 業界初!エンジン始動用とディープサイクルという構造の異なるタイプのバッテリー両方を正確に診断できる画期的機能を搭載。診断結果データをメモリに記憶しUSBケーブル経由でPCと共有できる世界最先端のフラッグシップモデル。 バイク用バッテリー、自動車用バッテリー両方を診断できるオールインワンモデル。オートバイ以外にも水上バイクなど特殊車両にも対応。IPX6防水機能を備え不意の水濡れ時も安心。プロフェッショナルから一般ユーザーにも適応。 機能を絞ってコストを抑えた自動車始動用バッテリー専用モデル。バックライト付の見やすいディスプレイとIPX6防水機能。オルタネーター診断機能付きで国産・輸入問わず幅広いバッテリーに対応。
DL DL DL
測定可能バッテリー範囲(CCA)
(※他は製品仕様参照)
40-2000 CCA 40-2000 CCA 40-1200 CCA
プリンター機能
バイク用バッテリー
ディープサイクルバッテリー測定
JISコード バッテリー選択
CCA直接入力のみ
ISS/HV 車バッテリー対応
内部抵抗測定 表示
海外バッテリー規格
測定日時分記録・任意印字
プログラム アップデート機能
PC接続管理
バッテリー温度設定機能
防水機能
表示可能言語 日・英・中・韓 日・英・中・韓
メーカー希望小売価格 63,000 円 (税別) 27,000 円 (税別) 13,600 円 (税別)
